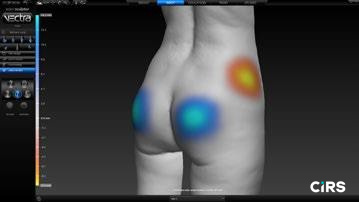

b) 身体局部体积差量化

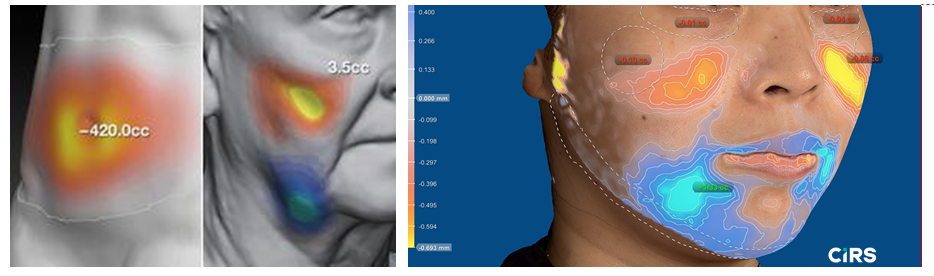

图2. 身体3D成像

此篇我们主要展示VECTRAH2 3D的面部采集功能。

VECTRAH2 3D面部采集系统可以跟踪鼻部整形、下巴整形、注射填充[5]、脂肪移植[3]、面部轮廓提升[6]、紧致焕肤、黄金微针射频、超声治疗[7]等效果评估，以上多见于医美领域。

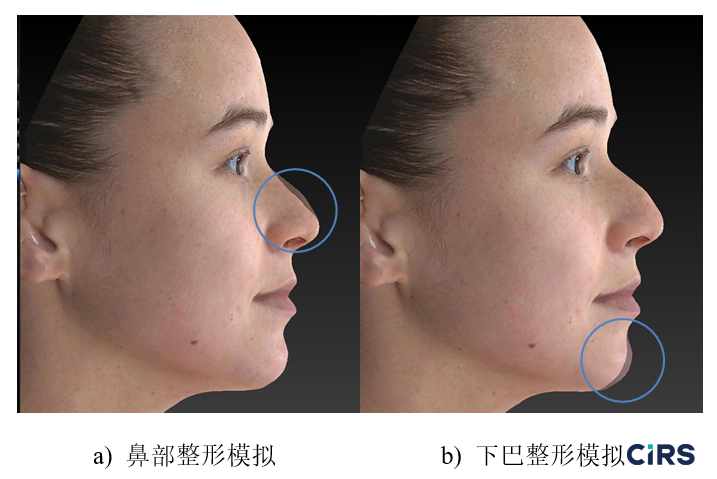

a) 鼻部整形模拟             b) 下巴整形模拟

图3. 面部3D成像

另外，消费者追求的“诱人”护肤效果-苹果肌饱满、下颌线提升、消除浮肿、改善泡泡眼、改善泪沟凹陷、祛眼袋、丰唇/改善唇部饱满度等，单凭化妆品可能效果不如医美来得“更明显、更直接、更快速”，但VECTRAH2 3D依然可以作为除整形领域外，在化妆品、家用美容仪、非手术轻医美领域中皮肤形态和轮廓改善的有效评估设备之一。

3D图像是如何生成的？

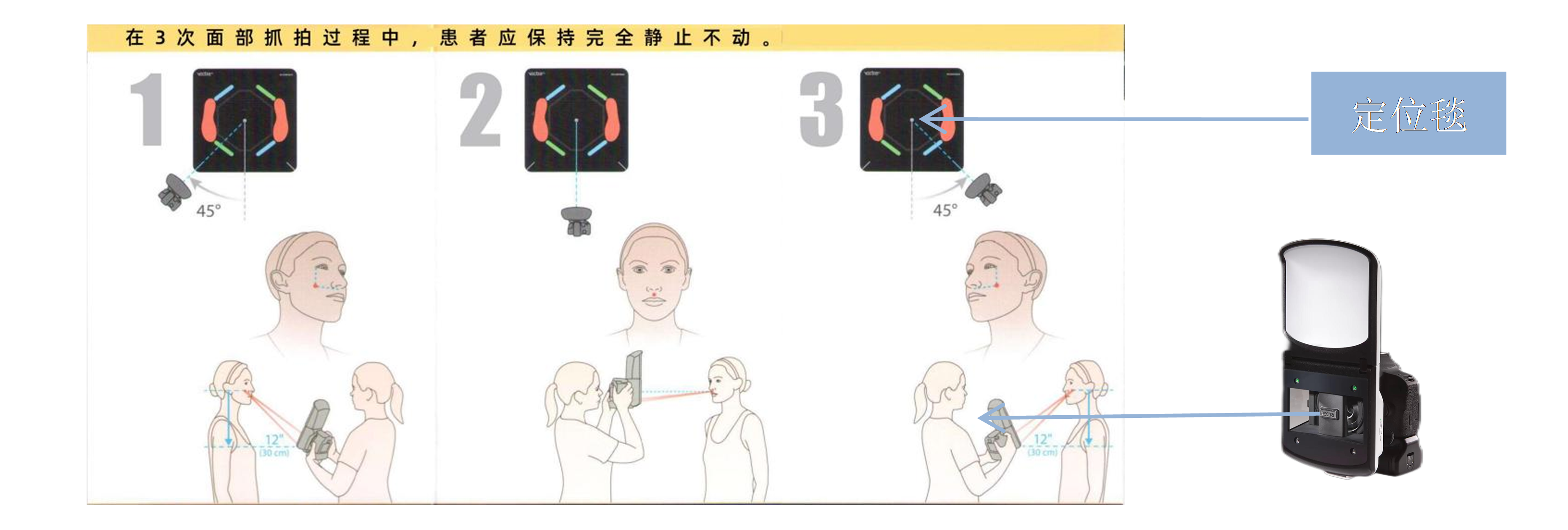

图4. 手持便携式VECTRAH2 3D成像仪&采集过程

拍摄前准备工作：

• 引导受试者站立于定位毯中心位置，并保持自然直立状态；
• 移除首饰等影响成像的反光物品；
• 去除皮肤上的汗水、油脂，或任何有光泽的东西；
• 卸掉所有化妆品，静待皮肤恢复至平衡状态；
• 头发束起，远离面部、耳朵、颈部；
• 受试者目视前方，面部放松。

拍摄注意事项：

• 检查相机左侧指示灯-是否调到面部采集模式，拍摄面部，测距灯为两个红点；
• 拍摄左、右45°图像时，相机高度应处于受试者胸部位置，两个红点（测距灯）重合为一点，处于眼角下垂线和鼻小柱水平沿线交点处。拍摄正脸时，相机处于人中同一高度，机体与受试者面部平行；
• 拍摄左右视图，摄影机应朝着受试者头部向上倾斜，以优化下巴和颈部的细节；
• 左、前、右，每角度只能拍摄一张，不能同角度连续拍摄，任一角度没拍好，点击放弃并重新采集。

3D图合成：

• 通过VECTRA软件可以自动将多张3D局部图像合成为一张面部整体图像；
• 每次拍摄合成完毕后及时检查，确保图像正常，否则重新拍摄操作，图像不能模糊、受试者面部放松、目光直视前方、不能有表情。

以上工作，均为了确保在各访视点采集图像相对位置尽可能保持一致，并且系统也自带以多个点、线为基准的匹配对齐功能，减少拍照过程中的人为操作带来的误差。

具备哪些评估功能？

• 形态变化比较测量：通过拍摄前后不同访视点的3D图像，VECTRA软件可以比较任意两个访视点的前后形态变化，并通过色彩显示出凸起或凹陷，还可以计算出凸起或凹陷的体积。
• 体积变化测试：软件可一键自动完成体积变化测试，用一个彩色高度图来表示轮廓的变化程度。

图5. 面部形态差异 & 体积差计算（使用前vs.使用后）

• 无颜色影响的轮廓评估，用灰度照片的模式可以更好显示轮廓的细节。

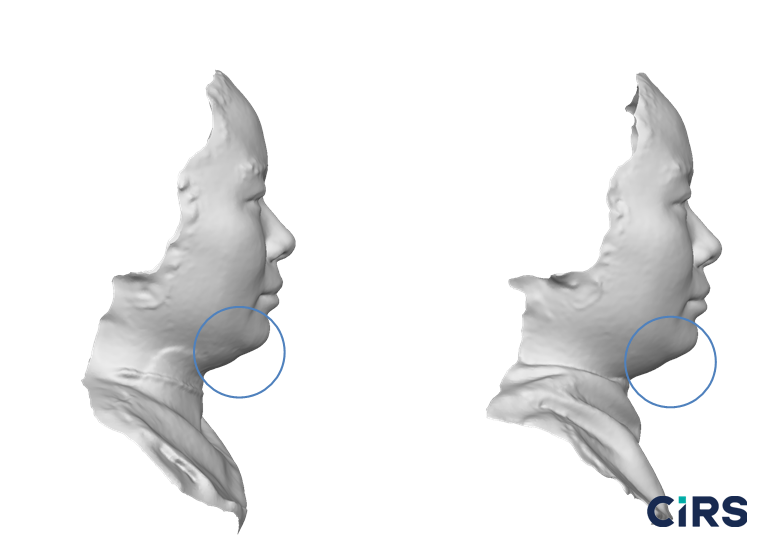

图6. 双下巴轮廓改善-石膏图（使用前vs.使用后）

（以上图源来自CIRS化妆品功效临床评价实验室）

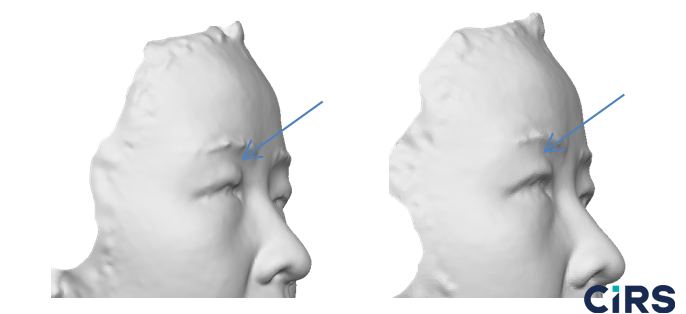

图7. 眼袋轮廓改善-石膏图（使用前vs.使用后）

（以上图源来自CIRS化妆品功效临床评价实验室）

图8. 眼泡水肿改善-石膏图（使用前vs.使用后）

（以上图源来自CIRS化妆品功效临床评价实验室）

口周囊袋、苹果肌等均可通过石膏图体现轮廓改善。

• 无标记追踪功能提供了一种皮肤表面变化的动态评估方法，皮肤表面自动对齐、追踪和标记，可表征软组织的拉伸、压缩、提升和体积。矢量箭头（下图彩色点）提供了皮肤运动方向和大小的精确指示，比如，坚持使用紧塑面霜配合V脸按摩手法，有望在下颌、苹果肌处看到皮肤提升效果，这个可以用矢量箭头体现出来。

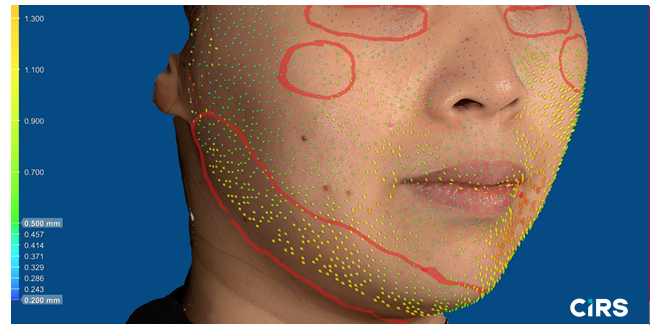

图9. 比较两张图像，显示皮肤运动、体积和表面积的差异

（以上图源来自CIRS化妆品功效临床评价实验室）

轮廓线、角度、距离测量：

• 通过在面部或身体固定位置生成一条轮廓线，通过分析轮廓线长度比较前后形态变化；

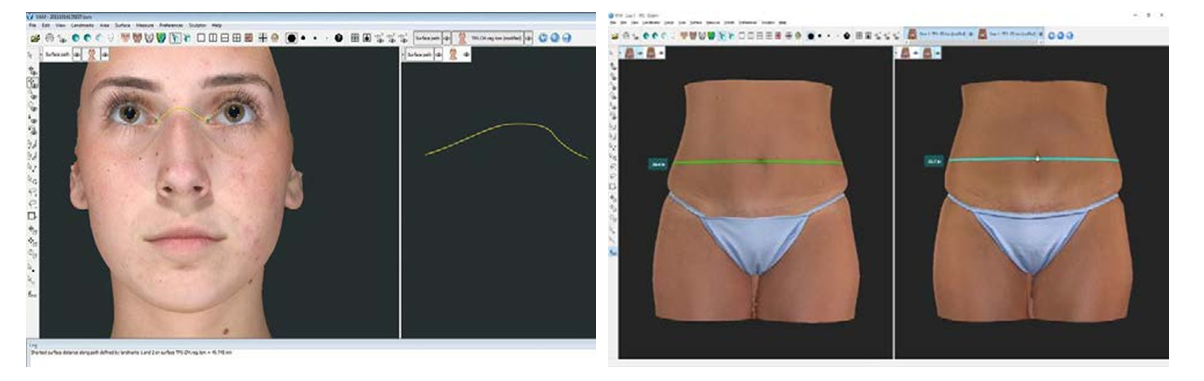

图10. 轮廓线测量

• 面积分析：分析比较不同图像相同区域的面积参数；
• 体积分析：比较不同目标相同区域的体积参数，如苹果肌、胸部、鼻部、瘦身等治疗前后体积的变化。

图11. 角度、距离测量

参考文献

[1] Kim J, Matsumine H, Niimi Y, Osada A, Sakurai H. Estimation of Mastectomy Volume Using Preoperative Mastectomy Simulation Images Acquired by the Vectra H2 System. Plast Reconstr Surg Glob Open. 2023 Aug 11;11(8):e5180.

[2] Chrobot N, Alfertshofer M, Frank K, Smolka W, Anker A, Taxis J, Ettl T, Prantl L, Brébant V, Hartmann R. Advancing digital anthropometry in plastic surgery: Comparing smartphone 3D surface imaging to Vectra H2 in breast reconstruction. J Plast Reconstr Aesthet Surg. 2025 May;104:398-406.

[3] Brébant V, Weiherer M, Noisser V, Seitz S, Prantl L, Eigenberger A. Implants Versus Lipograft: Analysis of Long-Term Results Following Congenital Breast Asymmetry Correction. Aesthetic Plast Surg. 2022 Oct;46(5):2228-2236.

[4] Loucas R, Loucas M, Leitsch S, Danuser K, Reichard G, Haroon O, Mayer JM, Koban K, Holzbach T. Evaluation of Intraoperative Volumetric Assessment of Breast Volume Using 3D Handheld Stereo Photogrammetric Device. J Pers Med. 2023 Aug 15;13(8):1262.

[5] Spada J. Treating Sunken Upper Eyelid With Hyaluronic Acid: Recommendations and Results. J Drugs Dermatol. 2022 Sep 1;21(9):1002-1008.

[6] Ugradar S, Braun J, Wang Y, Zimmerman E, Douglas RS. Facial and Eyelid Changes in Thyroid Eye Disease Are Reversed by Teprotumumab. Plast Reconstr Surg Glob Open. 2021 Sep 15;9(9):e3809.

[7] Araco A. Prospective Study on Clinical Efficacy and Safety of a Single Session of Microfocused Ultrasound With Visualization for Collagen Regeneration. Aesthet Surg J. 2020 Sep 14;40(10):1124-1132.
